工商業儲能多一體化建造，采用一體柜。隨著大工業用戶的增多，工商業儲能配備容量可以達到MW級以上，系統配置與儲能電站基本一致。
工商業儲能相對容量較小，系統功能也相對簡單。工商業儲能對系統控制的要求低于儲能電站，部分PCS產品也具有BMS的功能。
?。▓D：工商業儲能系統結構圖）
?。▓D：儲能電站系統結構圖）
電池
工商業儲能采用能量型電池。工商業儲能對響應時間要求相對較低，綜合考慮成本和循環壽命、響應時間等因素，采用能量型電池。
儲能電站采用功率型電池進行調頻。與工商業儲能類似，儲能電站大多采用能量型電池，但因為需要提供電力輔助服務，所以調頻電站儲能電池系統對循環壽命、響應時間要求較高，用于調頻、緊急備用的電池需要選用功率型，寧德時代、陽光電源等推出的電站電池系統循環次數在8000次左右，高于普通能量型電池。
（圖：陽光電源儲能電池模塊與寧德時代儲能電芯參數）
BMS
工商業儲能電池系統可對電池組提供過充、過放、過流、過溫、欠溫、短路及限流保護功能。工商業儲能電池系統還可以提供充電過程中的電壓均衡功能，可以通過后臺軟件進行參數配置和數據監控，與多種不同類型的PCS進行通訊及聯合對儲能系統進行智能化管理。
儲能電站對電池進行分層分級的統一管理，結構層次更加復雜。儲能電站根據各層各級的特性對電池的各類參數及運行狀態進行計算分析，實現均衡、報警、保護等有效的管理，使各組電池達到均等出力，確保系統達到最佳運行狀態和最長運行時間。
可提供準確有效的電池管理信息，通過電池均衡管理可極大的提高電池能量利用效率，優化負荷特性。同時可最大程度地延長電池使用壽命，保障儲能系統的穩定性、安全性及可靠性。
（圖：儲能電站BMS架構）
PCS
儲能變流器（PCS）是儲能裝置和電網中間的關鍵器件，相對來說，工商業儲能PCS功能相對單一，更具適配性。工商業儲能逆變器以雙向變流為基礎，體積小巧，可根據自身需要進行靈活擴容，更容易與電池系統進行集成；具備150-750V超寬電壓范圍，可滿足鉛酸電池、鋰電池、LEP等多種電池的串并聯需求；單向充放電，適配多種類型的光伏逆變器。
儲能電站PCS具備電網支撐功能。儲能電站變流器直流側電壓寬，1500V可滿載運行。除變流器的基本功能外，還具備電網支撐的功能，如具備一次調頻、源網荷快速調度功能等，電網適應性強，能夠?qū)崿F(xiàn)功率快速響應(＜30ms）。

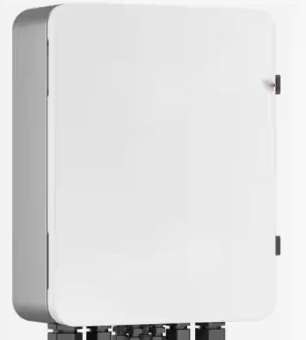

?。▓D：工商業儲能PCS）
（圖：儲能電站PCS）
EMS
工商業儲能EMS系統功能較為基礎。工商業儲能系統EMS大都不需要接受電網調度，只需做好本地能量管理，需要支持儲能系統電池均衡管理，保障操作安全，支持毫秒級快速響應，實現儲能子系統設備集成管理和集中調控。
儲能電站EMS系統要求更高。儲能電站需要接受電網調度，對EMS系統要求較高，除了基本的能量管理功能，還需要具備為微電網系統提供電網調度接口及能量管理的功能。需要支持多種通信規約，具備標準電力調度接口，能夠?qū)δ芰堪嵋?、微電網、電力調頻等應用場合的能量進行管理和監控，支持源、網、荷、儲等多能互補系統監控。
（圖：工商業儲能EMS）
?。▓D：儲能電站EMS）
隨著以新能源為主體的新型電力系統的快速發展，我國的儲能行業也在經歷著持續發展壯大的周期。放眼未來，在政策規劃、產業內驅、需求帶動等多方因素影響下，儲能產業必然是大勢所趨。在新的機遇期到來之際，各環節企業需提前做好布局，才能搶占市場先機。
